Wasserabscheider für Lufttrockner

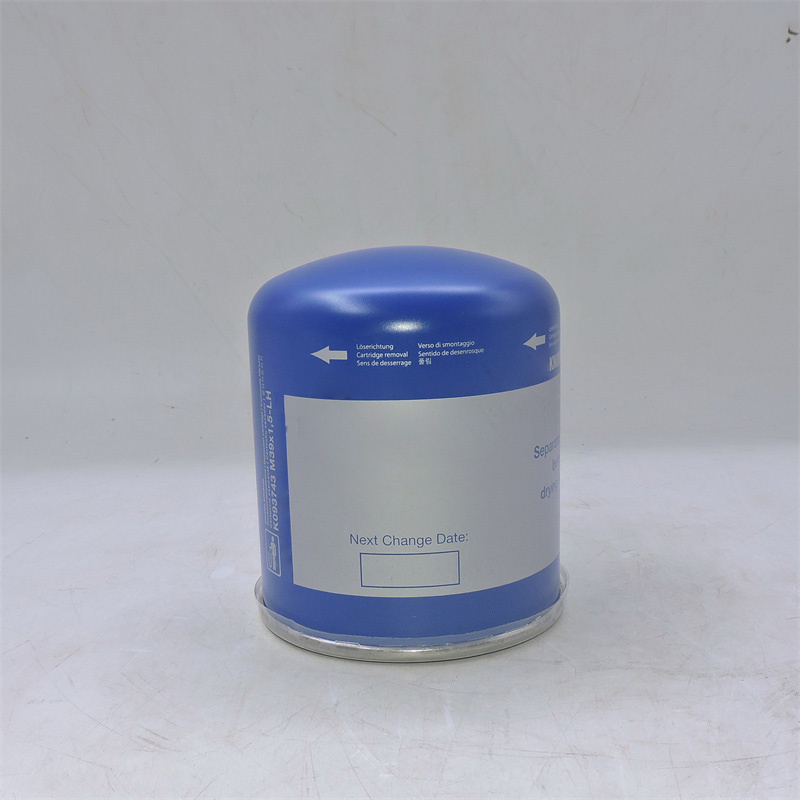

Knorr Lufttrocknerfilter K093743K50 Querverweis Donaldson P951415.Mann TB 1396/5 X,TB1396/5X,TB13965X.
Das Prinzip des Lufttrockner-Wasserabscheiders
Das Prinzip eines Lufttrockner-Wasserabscheiders besteht in der Trennung und Entfernung von Wasser oder Feuchtigkeit aus der Druckluft.
Ein Lufttrockner-Wasserabscheider nutzt mehrere Mechanismen, um eine effektive Wasserabscheidung zu erreichen:
1. Kondensation: Druckluft enthält Feuchtigkeit in Form von Dampf. Der Lufttrockner senkt die Temperatur der Druckluft, wodurch der Feuchtigkeitsdampf zu flüssigen Wassertröpfchen kondensiert.
2. Zentrifugalkraft: Sobald sich die kondensierten Wassertröpfchen gebildet haben, wird die Druckluft in eine spezielle Kammer oder einen Abscheider geleitet. Im Inneren des Abscheiders erfährt die Luft eine Richtungsänderung, wodurch eine Wirbelbewegung entsteht. Diese Zentrifugalkraft bewirkt, dass sich die schwereren Wassertröpfchen zu den Außenwänden des Abscheiders bewegen, während sich die trockenere Luft zur Mitte hin bewegt.
3. Schwerkraftabscheidung: Innerhalb des Abscheiders beginnen sich die Wassertröpfchen, die nun durch die Zentrifugalkraft vom Luftstrom getrennt werden, am Boden der Abscheiderkammer anzusammeln. Dies wird durch ein Ablassventil am Boden des Abscheiders ermöglicht, das die periodische Entfernung des gesammelten Wassers ermöglicht.
4. Filterung: Einige Lufttrockner-Wasserabscheider können auch Filterelemente in der Abscheiderkammer enthalten. Diese Filter können dabei helfen, eventuell in der Druckluft vorhandene verbleibende Feststoffpartikel oder Verunreinigungen zu entfernen, bevor sie den Abscheider verlässt.
Durch die Nutzung von Kondensation, Zentrifugalkraft, Schwerkraftabscheidung und optionaler Filtration kann ein Lufttrockner-Wasserabscheider effektiv Wassertröpfchen und feste Verunreinigungen aus der Druckluft entfernen. Der Abscheider sorgt dafür, dass die aus dem System austretende Druckluft deutlich trockener ist, wodurch feuchtigkeitsbedingte Probleme vermieden werden und der ordnungsgemäße Betrieb der nachgeschalteten pneumatischen Ausrüstung sichergestellt wird.
