Was ist ein automatischer Spannungsregler und seine Spezifikationen
AVR (automatischer Spannungsregler) ist ein versiegeltes elektronisches Gerät, das die Ausgangsleistung des Gleichrichters des Erregerankers regelt, indem es das Magnetfeld des Niederleistungserregers steuert, um die Anforderungen zur Steuerung des Magnetfeldstroms der Hauptmaschine zu erfüllen und Stabilisieren der Ausgangsspannung des bürstenlosen Generators. Es hat eine niedrige Frequenz und keine Eingangssignalschutzvorrichtung. Es ist auch mit einer parallelen Kompensationsfunktion ausgestattet, um die Nachfrage der Kunden nach Kapazitätserweiterung zu erfüllen.
Es hat die Funktionen Spannungseinstellung, Stabilitätseinstellung, F/V-Frequenz-/Spannungscharakteristikeinstellung, F/V-Niederfrequenzschutz, F/V-Spannungsabfalleinstellung, Erregerstrombegrenzung, parallele positive Kreuzeinstellung (Droop-Einstellung) und kann sein gesteuert durch externes Spannungstrimmpotentiometer und Leistungsfaktorregler.

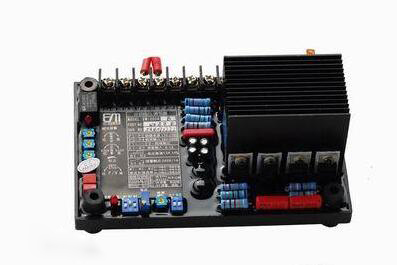

Am Beispiel von SY-AVR-2058 lauten seine allgemeinen Spezifikationen wie folgt:
Maximaler Ausgang 4A 95VDC
Spannungsregelungsrate ≤ 0,5 %
Generatorfeldwiderstand 15 Ohm Minimum ± 8 % mit externem Potentiometer 1K Ω 1/2W Potentiometer
Spannungsaufbau (Anfangsphase) Wenn die Remanenzspannung größer als 5V25Hz ist, wird die Spannung automatisch aufgebaut
Niederfrequenzschutz Eingebaute Schutzschaltung mit abnehmender Ausgangsspannung bei abnehmender Motordrehzahl
Betriebstemperatur: - 40 ℃~60 ℃
Funktion der Klemmleiste:
1.K1 und K2 sind Magnetfeldschalter, die bei Nichtgebrauch kurzgeschlossen und überbrückt werden müssen.
2.P2 und P3: Eingangsklemmen der Magnetfeldstromversorgung.
3.2 und 3: Eingangsklemmen für Erkennungsleistung.
4.1 und 2: Sie sind externe VR und müssen bei Nichtgebrauch kurzgeschlossen und überbrückt werden.
5.X, XX: X ist das Magnetfeld F+, XX ist das Magnetfeld F -.
6.S1 und S2: Droop (Geschwindigkeitsabfall), CT-Eingangsklemme.
7. J1~J8: Jumper 2-3, 4-5, 6-7 auswählen.
