Was ist das elektrische System von Kleintraktoren? Was sind die Merkmale?
Verschiedene Motoren, Instrumente und elektrische Geräte, die für den normalen Betrieb des Traktors erforderlich sind.
Es umfasst normalerweise Batterie, Generator (einschließlich Spannungsregler), Anlasser, Beleuchtungssystem, Schalter- und Instrumentensignal-Alarmsystem usw.
(1) Systemzusammensetzung
Batterie
Es wird verwendet, um elektrische Energie zu speichern und den Anlasser mit Strom zu versorgen oder die Stromversorgung der elektrischen Ausrüstung zu ergänzen, wenn die Generatorstromversorgung nicht ausreicht. Im Allgemeinen ist die für Traktoren verwendete Batterie eine Blei-Säure-Batterie, die drei Spezifikationen hat: 6 V, 12 V und 24 V. Die Kapazität der Batterie bezieht sich auf die Strommenge, die entladen wird, wenn die Batterie auf eine bestimmte Spannung unter bestimmten Bedingungen entladen wird Entladebedingungen, gemessen in Amperestunden. Die Batteriekapazität ist entsprechend der zum Starten des Motors bei niedriger Temperatur erforderlichen Leistung, d. h. der Mindeststartdrehzahl und dem Mindestwiderstandsdrehmoment des Motors, auszuwählen. Die Traktorbatterie erfordert einen hohen Startstrom, eine gute Vibrationsfestigkeit und ist für den Einsatz bei niedrigen Temperaturen geeignet.
Generator
Versorgen Sie die elektrische Ausrüstung des Traktors mit elektrischer Energie und laden Sie die Batterie auf. Es gibt drei gängige Typen: ① Schwungradgenerator. Für die Lichtmaschine gibt es drei Statorwicklungen, und der Rotor besteht aus sechs Permanentmagneten, die auf den Stahlring geklebt sind, der häufig bei Schreittraktoren verwendet wird. Seine Ausgangsspannung hängt von der Motordrehzahl und dem Laststrom des Generators ab. Wenn eine Spannungsstabilisierung erforderlich ist, kann ein Spannungsregler für Permanentmagnetmotoren verwendet werden. ② Siliziumgleichrichtergenerator. Es ist eine Lichtmaschine (Abbildung 1), die aus sechs Siliziumröhren (und Neunröhrentyp) für eine Vollweggleichrichtung besteht und deren Minuspol geerdet ist. Sein Spannungsregler ist vom Vibrationstyp oder Transistortyp, hat sich zu einem integrierten Schaltungsregler entwickelt und ist in den Generator integriert. ③ Gleichstromgenerator mit Kommutator.

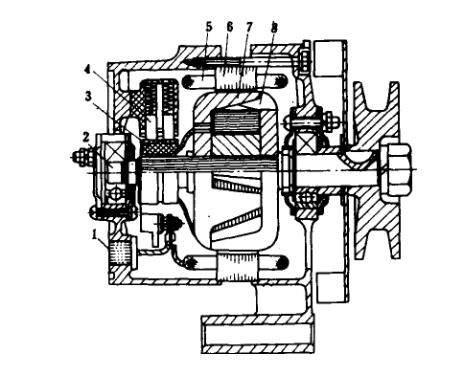

Abb. 1 Siliziumgleichrichtergenerator
1. Siliziumdiode; 2. Welle; 3. Schleifring; 4. Elektrische Bürste; 5. Statorspule; 6. Ständer; 7. Magnetpol; 8. Erregerspule
Motor starten
Es ist ein Gleichstrommotor mit Reihen- oder Verbunderregung. Beim Betrieb bringt der Elektromagnet sein Antriebszahnrad mit dem Zahnkranz des Schwungrads des Motors in Eingriff, um den Motor zu starten. Wenn die Motordrehzahl nach dem Starten ansteigt, bewirkt die Freilaufkupplung, dass sich das Antriebszahnrad über der Welle dreht und ausrückt. Um das Volumen zu reduzieren und in den Motor mit kleiner Zylinderbohrung zu passen, wird ein Hochgeschwindigkeits-Anlasser mit Untersetzungsgetriebe verwendet.
Abbildung 2 Elektrischer Schaltkreis des Traktors
1. Kleine Lampe; 2. Scheinwerfer; 3. Klemmbrett; 4. Glühkerze; 5. Regler; 6. Sicherungskasten; 7. Instrumentenlampe; 8. Blinkerlampe; 9. Hupenknopf; 10. Blinkerschalter; 11. Blinkender Unterbrecher; 12. Amperemeter; 13. Zwei-Gang-Schalter; 14. Schalter; 15. Vorwärmstartschalter; 16. Speicherbatterie; 17. Batterie-Erdungskabel; 18. Verbindung zwischen Akkumulatoren; 19. Bremsleuchte; 20. Bremslichtschalter; 21. Horn; 22. Verbindung zwischen Batterie und Anlasser; 23. Reihenerregungs-Gleichstrommotor; 24. Siliziumgleichrichtergenerator
Beleuchtung
Traktoren haben im Allgemeinen Scheinwerfer, Lenklichter, Bremslichter, Instrumentenlichter, Arbeitsscheinwerfer usw. Die Beleuchtungsstärke jeder Lampe im Beleuchtungsbereich hat bestimmte Anforderungen. Einige Traktoren haben auch Warnleuchten für langsame Fahrzeuge, Rückleuchten, Begrenzungsleuchten, Deckenleuchten in der Kabine usw.
Instrumenten- und Signalalarmsystem
Es besteht aus Blinker, Taschenlampe, Signallampe und Sensor. Zu den üblichen Instrumenten gehören Wassertemperaturanzeige, Öldruckanzeige, Amperemeter, Tachometer, Kraftstoffanzeige, Betriebsstundenzähler usw. Zu den Arten von Instrumenten gehören Federrohrtyp, thermoelektrischer Typ, magnetoelektrischer Typ usw. Moderne Traktoren verwenden häufig magnetoelektrische Kombinationsinstrumente , ausgestattet mit verschiedenen Sensoren wie Temperatur, Druck, Vakuum, Drehzahl und Ölmenge. Es gibt zwei Arten von Sensorstrukturen: analog und schaltend, und der analoge Sensor ist mit dem Anzeigeinstrument abgestimmt; Der Schaltsensor arbeitet mit der Alarmsignallampe zusammen, um einen Grenzwertüberschreitungsalarm zu geben. Schaltsensoren werden häufig für Öldruck- und Luftfilterverstopfungen, Öl- und Dieselfilterverstopfungen usw. verwendet. Das Blinklicht dient zur Bereitstellung von Lenk- und Warnsignalen. Es gibt auch einige Signalleuchten, die die Arbeitsbedingungen des Traktors anzeigen, z. B. ob die Feststellbremse gelöst ist; ob der Frontantrieb eingelegt ist; Ob der Akku aufgeladen ist; Ob die Drehzahl der Zapfwelle 540 U/min oder 1000 U/min beträgt und die Verwendung des Anhängerblinkers.
Es gibt zwei Arten von Traktordrehzahlmessern, mechanische Getriebetypen und elektronische Typen. Der elektronische Drehzahlmesser ist eigentlich ein Weitwinkel-Milliamperemeter. Der elektromagnetische Geschwindigkeitssensor erzeugt ein Impulssignal, das durch die Schaltung in ein der Geschwindigkeit proportionales Stromsignal umgewandelt und an das Milliamperemeter gesendet wird. Fahrgeschwindigkeit und Zapfwellendrehzahl sind oft auf dem Drehzahlmesser angegeben. Diese Art von Uhr hat keinen mechanischen Verschleiß des Getriebes und ist daher weit verbreitet. Der Betriebsstundenzähler wird in der Regel in den Drehzahlmesser eingebaut, um die Arbeitszeit des Traktors zu berechnen.
Mit der Entwicklung der elektronischen Technologie wurden einige moderne Hochleistungstraktoren mit mikroprozessorbasierten Instrumenten und Erfassungssystemen ausgestattet, die die Funktionen einer Digitalanzeige, eines Blitzalarms, eines hörbaren Alarms und einer automatischen Erfassung haben, um die Arbeit des Fahrers zu verringern.
Fig. 2 ist ein schematisches Diagramm des elektrischen Schaltkreises eines typischen Traktors. Außer dem Amperemeter sind andere Instrumente und Sensoren nicht gezeichnet.
(2) Systemmerkmale
① Niederdruck. Die Versorgungsspannung am Traktor beträgt im Allgemeinen 6 V oder 12 V. Die meisten von ihnen verwenden eine Permanentmagnet-Lichtmaschine als Stromversorgung, die 6 bis 8 Volt beträgt, während diejenigen, die einen Siliziumgleichrichtergenerator und eine Batterie als Stromversorgung verwenden, im Allgemeinen 12 Volt betragen.
② Sowohl AC- als auch DC-Netzteile sind verfügbar. Kleine Traktoren verwenden hauptsächlich Wechselstrom. Die meisten von ihnen starten den Motor nicht, daher verwenden sie meistens eine Permanentmagnet-Lichtmaschine als Stromversorgung; Bei Traktoren, die von Elektromotoren gestartet werden, wird jedoch Gleichstrom zum Laden der Batterie verwendet.
③ Einstrangsystem. Alle elektrischen Geräte am Schlepper sind parallel geschaltet. Von der Stromversorgung zur elektrischen Ausrüstung wird ein gemeinsames Kabel zum Anschließen verwendet, und der Metallkörper des Traktors wird als weitere gemeinsame Leitung verwendet.
Bei Verwendung einer Gleichstromversorgung ist eine Elektrode der Stromversorgung mit dem Metallkörper verbunden, allgemein als "Erdung" bekannt. Wird der Minuspol der Stromversorgung mit dem Körper verbunden, spricht man von „Minuspol-Erdung“; Umgekehrt wird es als "positive Erdung" bezeichnet. Das elektrische System von Haushaltsautos und Traktoren ist als negative Erdung spezifiziert.
Bei der Schlepperelektrik mit Wechselstromversorgung kann auch ein Ende der Stromversorgung geerdet werden und die beiden Enden des Außenkreises mit dem Aufbau und der ungeerdeten Abgangsleitung in der Stromversorgung verbunden werden. Im Allgemeinen ist das Erdungskabel das Erdungskabel und das abgehende Kabel am anderen Ende das stromführende Kabel.
