Prinzipschaltbild und Funktion des pneumatischen Magnetventils
Das pneumatische Magnetventil ist eines der Magnetventile. Viele Freunde kennen sein Prinzip bei der Verwendung nicht. Heute gebe ich Ihnen eine ausführliche Einführung in das Arbeitsprinzip und Prinzipschaltbild des pneumatischen Magnetventils, sowie die Funktion des pneumatischen Magnetventils.

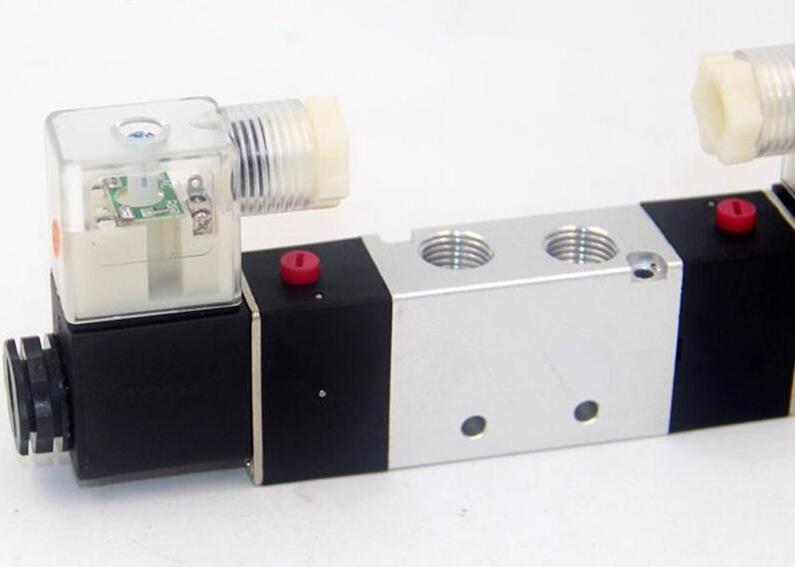

Pneumatisches Magnetventil
Das Magnetventil ist eine industrielle Ausrüstung, die durch Elektromagnetismus gesteuert wird. Es ist ein automatisches Grundelement zur Steuerung von Flüssigkeiten. Es gehört zum Aktuator, und das pneumatische Magnetventil ist eines davon. Es steuert die Bewegung des Ventilkörpers, um verschiedene Ölablasslöcher zu blockieren oder auszulaufen. Die Öleinlassöffnung ist normalerweise offen. Hydrauliköl gelangt in verschiedene Ölablassrohre, und dann wird der Kolben des Ölzylinders durch den Druck des Öls im pneumatischen Magnetventil gedrückt. Auf diese Weise wird die mechanische Bewegung des gesamten Magnetventils durch Steuerung des Stroms gesteuert des Elektromagneten des pneumatischen Magnetventils.

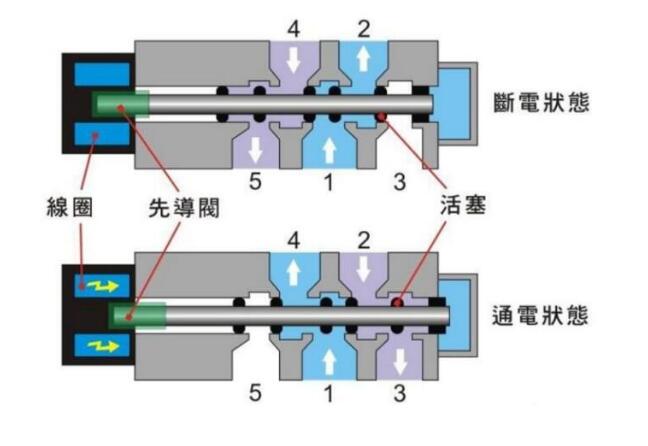

Arbeitsprinzip des pneumatischen Magnetventils
Es gibt geschlossene Hohlräume im pneumatischen Magnetventil und Durchgangslöcher sind an verschiedenen Positionen geöffnet. Jede Bohrung des pneumatischen Magnetventils führt zu unterschiedlichen Ölleitungen. In der Mitte des Hohlraums befindet sich das Ventil, und auf beiden Seiten befinden sich zwei Elektromagnete. Die Magnetspule, auf welcher Seite der Ventilkörper erregt wird, wird von welcher Seite angezogen; Das pneumatische Magnetventil blockiert oder leckt verschiedene Ölablasslöcher, indem es die Bewegung des Ventilkörpers steuert, während das Öleinlassloch normalerweise offen ist und das Hydrauliköl in verschiedene Ölablassrohre eintritt, und dann wird der Kolben des Ölzylinders sein durch den Druck des Öls im pneumatischen Magnetventil gedrückt, so dass die mechanische Bewegung des gesamten Magnetventils durch Steuern des Stroms des Magnetventils gesteuert wird.
Die Arbeitsposition des pneumatischen Magnetventils (dh das Öffnen oder Schließen des Magnetventils) ist die Position des Ventileinsatzes des pneumatischen Magnetventils. Das elektrische Umwandlungsmodul wandelt das elektrische Signal in das pneumatische Signal um, und dann steuert der elektrische Signaleingang den pneumatischen Ausgang. Das Magnetventil führt je nach Befehl die Freigabe, Änderung oder Unterbrechung des Luftstroms aus. Unter den Magnetventilen ist das Magnetumschaltventil der wichtigste Teil.
Das Hauptarbeitsprinzip des pneumatischen Magnetventils besteht darin, die in der Magnetspule erzeugte elektromagnetische Kraft zu verwenden, um den Ventilkernschalter zu drücken, um den Zweck der Umkehrung des Luftstroms zu erreichen. Das heißt, im pneumatischen Kreis steuert das Magnetventil das Umkehrventil, das verwendet wird, um den Luftströmungskanal zu steuern, um die Strömungsrichtung der Druckluft durchzulassen, zu unterbrechen oder zu ändern. Direkt wirkendes Magnetventil und Vorsteuermagnetventil sind nach dem Schub- und Wechselmodus des Umschaltventils im Steuerteil des Magnetventils unterteilt. Das direkt wirkende Magnetventil kann die elektromagnetische Kraft direkt verwenden, um die Umkehrung des Ventileinsatzes zu bewirken, während das Vorsteuer-Magnetventil den Steuerluftdruck verwendet, der von dem elektromagnetischen Piloten ausgegeben wird, um die Umkehrung des Ventileinsatzes zu bewirken.
Funktion des pneumatischen Magnetventils
Es gibt zwei Hauptfunktionen des pneumatischen Magnetventils: Eine besteht darin, das Geräusch zu dämpfen, oder das Geräusch ist zu laut, wenn das Magnetventil erschöpft ist, insbesondere wenn viele Magnetventile vorhanden sind; Zweitens kann es verhindern, dass Staub und andere feine Partikel aus der Umgebung in das Magnetventil eindringen, was dazu führen kann, dass die Bewegung des Magnetventilkerns blockiert wird, wodurch die Lebensdauer des Magnetventils verringert wird.
Verdrahtung des pneumatischen Magnetventils:
Die beiden Phasen können direkt verbunden werden, und die drei Phasen müssen nur mit der Nullleitung und der spannungsführenden Leitung verbunden werden.
Das Magnetventil wird verwendet, um die Richtung des hydraulischen Flusses zu steuern. Die mechanischen Geräte in der Fabrik werden im Allgemeinen von Hydraulikzylindern gesteuert, daher wird das Magnetventil verwendet.
