Kühler mit Riemenscheibe Anleitung
Riemeninstallationsschritte

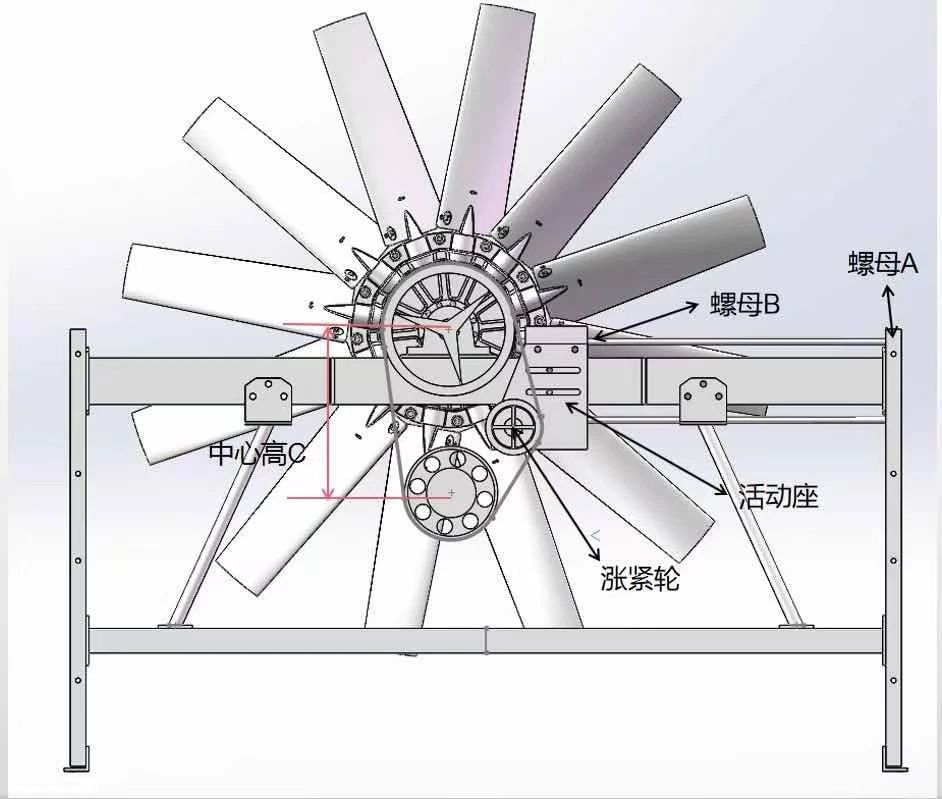

1. Bestätigen Sie, dass die Abmessung C in der Abbildung unten mit der Einbauabmessung des Heizkörpers übereinstimmt.
Diese Größe muss gewährleistet sein, da sonst die Rohrleitungs- und Riemengröße nicht übereinstimmen. Außerdem stören der Getriebeschutz und der Dieselmotor.
2. Vergewissern Sie sich, dass sich der bewegliche Sitz des Spannrads im Ausgangszustand und die Mutter B (zwei) im lockeren Zustand befinden.
3.Legen Sie den Riemen nacheinander in die Nut der Riemenscheibe.
4.Mutter A im Uhrzeigersinn drehen, um den beweglichen Sitz des Spannrads nach rechts zu bewegen.
5.Wenn sich das Spannrad in eine Position bewegt, in der der Riemen gespannt ist (der Daumen kann etwa 10 mm gedrückt werden), ziehen Sie die Mutter B (zwei) fest.
Schritte zum Riemenwechsel
1. Lösen Sie die Mutter B (zwei).
2. Drehen Sie die Mutter A gegen den Uhrzeigersinn, um den beweglichen Sitz nach links zu bewegen.

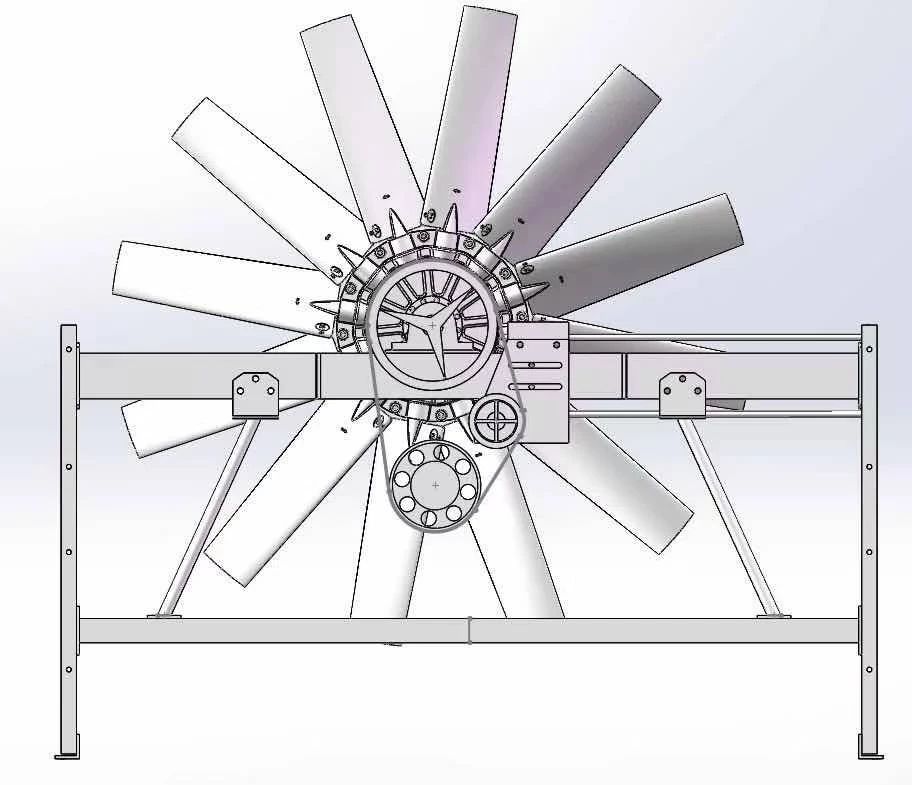

3. Nachdem sich der Spanner in den Ausgangszustand zurückgezogen hat (der Riemen kann wie unten gezeigt entfernt werden), entfernen Sie den zu ersetzenden Riemen. Ersetzen Sie ihn dann durch einen neuen Riemen und wiederholen Sie die Schritte zum Installieren des Riemens.
