Was sind die Komponenten des hydraulischen Federungssystems? Was ist die Funktion?
Das hydraulische Aufhängungssystem des Traktors wird verwendet, um die hängenden oder halbhängenden landwirtschaftlichen Geräte zu verbinden und das Heben, Senken und die Arbeitstiefe der landwirtschaftlichen Geräte zu steuern.
(1) Das hydraulische Aufhängungssystem des Traktors besteht aus einem Hydrauliksystem und einem Gestänge (Abb. 3-31).

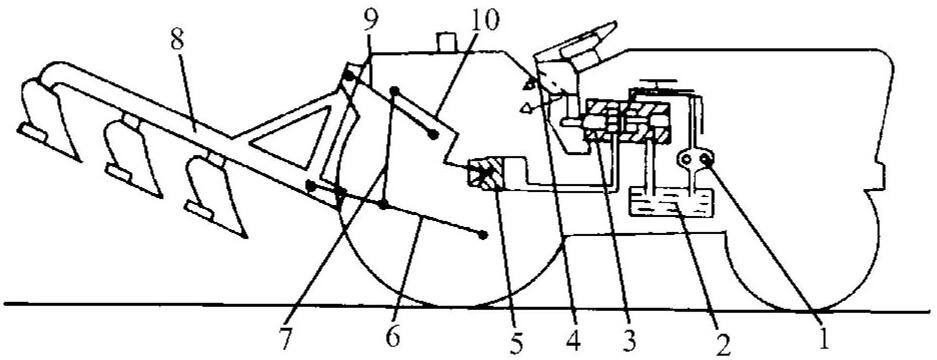

(Abb. 3-31). Schematische Darstellung der hydraulischen Federung
1. Ölpumpe 2. Öltank 3. Verteiler 4. Bediengriff 5. Ölzylinder 6. Zugstange 7. Hubstange 8. Landwirtschaftswerkzeug 9. Oberlenker 10. Hubarm
Das Hydrauliksystem besteht hauptsächlich aus Ölpumpe, Verteiler, Ölzylinder, Hilfsgeräten (Öltank, Ölleitung, Filter usw.) und Steuermechanismus.
Das Gestänge besteht hauptsächlich aus Hubarm, Oberlenker, Hubstange und Unterlenker.
(2) Viele kleine Traktoren sind mit einem hydraulischen Kippmechanismus ausgestattet, um die Transporteffizienz zu verbessern und die Arbeitsintensität zu verringern.Der hydraulische Ablassmechanismus besteht im Allgemeinen aus einer Ölpumpe, einem Verteilerventil, einer Steuerstange, einem Hydrauliköltank, einer Ölleitung, einem Hydraulikölzylinder und einem zusätzlichen Stützmechanismus (Abb. 3-32). Während des Betriebs wird die Hydraulikölpumpe von der Abtriebswelle des Getriebes oder anderen Geräten angetrieben, um das Hydrauliköl aus dem Öltank zu pumpen und das Drucköl durch den Verteiler in die Arbeitskammer des Öltanks zu drücken, um den Schlitten anzuheben und automatisches Dumping realisieren; Nachdem die Waren abgeladen wurden, betätigen Sie den Verteiler, um die Ölzufuhr zum Öltank zu stoppen, und verbinden Sie gleichzeitig den Öltank mit dem Öltank, damit der Wagen unter der Wirkung seines eigenen Gewichts zurückgesetzt werden kann.

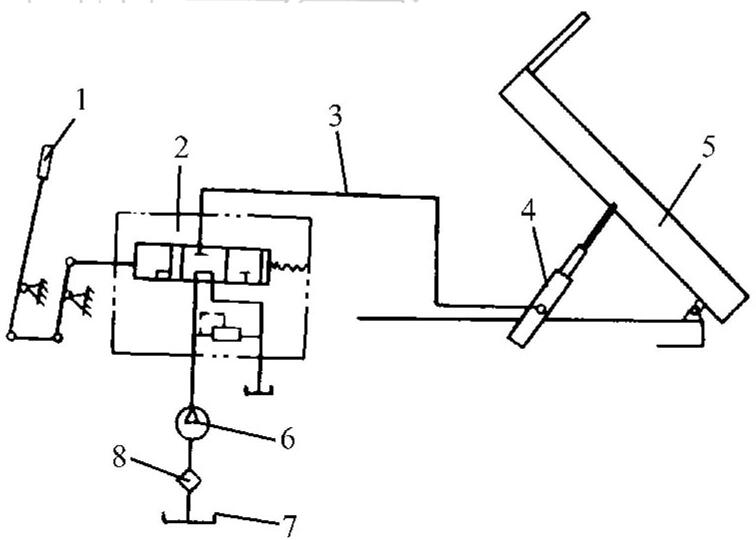

Abb. 3-32 Strukturschema der hydraulischen Entleerung
1. Steuerhebel 2. Verteilerventil 3. Ölleitung 4. Ölzylinder 5. Schlitten 6. Ölpumpe 7. Öltank 8. Filter
Wie bedient und verwendet man das hydraulische Federungssystem richtig?
Die Funktion des hydraulischen Federungssystems ist:
Heben Sie beim Transport des Traktors die aufgehängten landwirtschaftlichen Geräte an; Passen Sie die Tiefe der landwirtschaftlichen Werkzeuge während der Landwirtschaft an; Das Ausgangsdrucköl wird von unterstützenden Werkzeugen (z. B. Muldenkipper) verwendet. Es hat einen leistungsstarken Einstellgriff und einen Positionseinstellgriff. Wenn das hydraulische Federungssystem nicht verwendet wird, sollten beide Griffe in die niedrigste Position gebracht werden (nicht beide Griffe gleichzeitig in die Hebeposition bringen)
Beachten Sie im Betrieb folgende Punkte:
(1) Landwirtschaftliche Werkzeuge richtig einhängen
Bringen Sie beim Ankuppeln von landwirtschaftlichen Geräten den Hubsteuergriff in die Senkposition. Lassen Sie den Traktor langsam rückwärts fahren, um sich dem landwirtschaftlichen Gerät zu nähern. Verbinden Sie das landwirtschaftliche Werkzeug zuerst mit dem linken Unterlenker und dann mit dem rechten Unterlenker. Wenn die Werkzeugwelle nicht mit dem Zugstangenloch ausgerichtet ist, drehen Sie das Einstellrohr der rechten diagonalen Zugstange, um ihre Länge zu ändern, und schließen Sie schließlich die obere Zugstange an. Alle Zugstangen werden nach dem Verbinden mit Sicherungsstiften arretiert. Die vordere und hintere horizontale Position von landwirtschaftlichen Geräten wird durch den Oberlenker eingestellt. Drehen Sie den Zwischenmagneten während der Einstellung und sichern Sie ihn nach der Einstellung mit Muttern. Die linke und rechte horizontale Position der landwirtschaftlichen Werkzeuge werden durch die diagonale Zugstange eingestellt, und die Länge der linken diagonalen Zugstange kann bei Bedarf ebenfalls eingestellt werden.
(2) Landwirtschaftliche Geräte richtig heben und transportieren
Sowohl der Krafteinstellgriff als auch der Positionseinstellgriff können das Anheben und Absenken von landwirtschaftlichen Werkzeugen steuern, aber sie werden in unterschiedlichen Situationen verwendet. Wenn ein Griff verwendet wird, muss der andere Griff in die angehobene Position gebracht und verriegelt werden. Bewegen Sie den Griff nach vorne, um das Anbaugerät abzusenken, und bewegen Sie das Anbaugerät nach hinten, um es anzuheben. Die zum Anheben und Absenken von landwirtschaftlichen Geräten erforderliche Zeit wird im Allgemeinen auf 3 Sekunden erhöht und auf etwa 1 Sekunde verringert. Der Traktor wurde vor dem Verlassen des Werks eingestellt und muss während des Gebrauchs nicht geändert werden.
Wenn der Traktor auf dem Feld arbeitet, sollte er zuerst die landwirtschaftlichen Geräte anheben, dann wenden und dann die landwirtschaftlichen Geräte senken, wenn er in die gerade Linie einfährt. Es ist verboten, den Krafteinstellgriff zum Absenken der landwirtschaftlichen Werkzeuge auf die harte Straßenoberfläche zu verwenden, um eine Beschädigung der landwirtschaftlichen Werkzeuge aufgrund der zu schnellen Fallgeschwindigkeit zu vermeiden.
Wenn der Traktor landwirtschaftliche Geräte für den Transport über große Entfernungen aufhängt, schrauben Sie das Handrad des Absperrventils auf der linken Seite des Elevators ein, um die landwirtschaftlichen Geräte in der Hebeposition zu arretieren, bringen Sie den Kraft- und Positionseinstellgriff in die Senkposition und Bringen Sie dann den Aktivhebel des Nebenantriebs in die „offene“ Position, um den Betrieb der Nebenantriebswelle zu stoppen, und bringen Sie ihn nach dem Transfer wieder in die „geschlossene“ Position. Wenn der Traktor den Anhänger zum Transport zieht, sollte der Hubarm in die Senkposition gebracht und in das Abfangventil geschraubt werden, um unnötigen Verschleiß zu vermeiden. Beim Einschrauben und Arretieren des Absperrventils ist zu beachten, dass die Mutter der Ventilstange nach dem Einschrauben des Absperrventils zum Arretieren dient.
(3) Verwenden Sie den Krafteinstellgriff richtig
Die Energieeinsparung durch Kraftregulierung sorgt für eine relativ gleichmäßige Bodenbearbeitungstiefe und Zugkraft und wird hauptsächlich für die Bewirtschaftung unebener Felder eingesetzt. Beim Pflügen wird im Allgemeinen die Krafteinstellmethode angewendet: Drücken Sie zuerst den Kraft- und Positionseinstellgriff zurück in die Hebeposition, bewegen Sie dann den Krafteinstellgriff nach vorne, das landwirtschaftliche Werkzeug beginnt zu fallen und in den Boden zu fallen. Wenn das landwirtschaftliche Werkzeug die erforderliche Kultivierungstiefe erreicht, stoppen Sie die Griffbewegung und blockieren Sie den Krafteinstellgriff mit dem Positionierungshandrad, so dass der Griff jedes Mal, wenn das landwirtschaftliche Werkzeug abgesenkt wird, in die feste Position gedrückt wird.
(4) Korrekte Verwendung des Positionseinstellgriffs
Die Methode der Positionseinstellung besteht darin, zuerst die beiden Griffe der Kraft- und Positionseinstellung in die Hebeposition zu bringen und dann den Positionseinstellungsgriff nach vorne zu bewegen, um das landwirtschaftliche Werkzeug abzusenken; Je mehr Sie sich vorwärts bewegen, desto mehr fallen die landwirtschaftlichen Geräte, dh entsprechend jeder Position des Positionseinstellgriffs behalten die landwirtschaftlichen Geräte auch eine bestimmte Position relativ zum Traktor bei. Die Positionseinstellungsmethode wird im Allgemeinen für Rotationsbodenbearbeitung und Eggen, Ernten, Heben, Bulldozern, Muldenkipper und andere Arbeiten auf nicht Ackerland verwendet. Unter der Bedingung eines flachen Bodens und einer geringen Änderung des Bodenwiderstands kann die Positionseinstellung auch zum Pflügen verwendet werden. Beim Pflügen, wenn das landwirtschaftliche Gerät die erforderliche Tiefe erreicht,
(5) Verbindungspunkt des Oberlenkers richtig auswählen
Bei Verwendung der Krafteinstellung zur Steuerung der Bodenbearbeitungstiefe sollte das vordere Ende des Oberlenkers mit dem mittleren Verbindungsbolzen verbunden sein; Wenn die Positionseinstellung zur Steuerung der Bodenbearbeitungstiefe verwendet wird, sollte das vordere Ende des Oberlenkers mit dem unteren Verbindungsbolzen verbunden werden. Es ist verboten, den Verbindungsstift des Oberlenkers zum Ziehen zu verwenden, um eine Beschädigung des Aufzugs zu vermeiden.
(6) Hydraulischer Ausgang
Wade WD40~50 Traktoren sind mit Ausgangsölöffnungen ausgestattet, um Hochdrucköl für landwirtschaftliche Geräte oder Anhänger auszugeben. Bringen Sie den Kraft- und Positionseinstellgriff in die Absenkposition, entfernen Sie das Öl im Hydraulikzylinder, schrauben Sie das Regulierhandrad des Abfangventils auf der linken Seite der Hebebühne ein, verriegeln Sie den Krafteinstellgriff in der Hebeposition und schrauben Sie dann fest Ziehen Sie den Ölstopfenstopfen des Ausgangslochs auf der rechten Seite der Hebebühne heraus, installieren Sie die Ausgangsölleitungsbaugruppe und verbinden Sie sie mit dem landwirtschaftlichen Werkzeug oder Anhänger. Verwenden Sie den Positionseinstellgriff, um den Hydraulikausgangspfad zu steuern, wenn dies nicht der Fall ist Installieren Sie bei Bedarf den Ölstopfen und die Dichtung. Schrauben Sie den Reguliergriff des Abfangventils heraus, um die Hubkapazität des Elevators wiederherzustellen.
